Olympus奧林巴斯渦流陣列探傷儀OmniScan MX ECA/ECT
詳細信息| 詢價留言品牌：Olympus 型號：OmniScan MX ECA/ECT 加工定制：是 適用范圍：10Hz -20MHz 測試頻率：10Hz -20MHz 靈敏度：0.1° 相位范圍：0.0-359.9°，0.1° 外形尺寸：237 x 146 x 53 mm 靈敏度：0.1°
Olympus奧林巴斯渦流陣列探傷儀OmniScan MX ECA/ECT

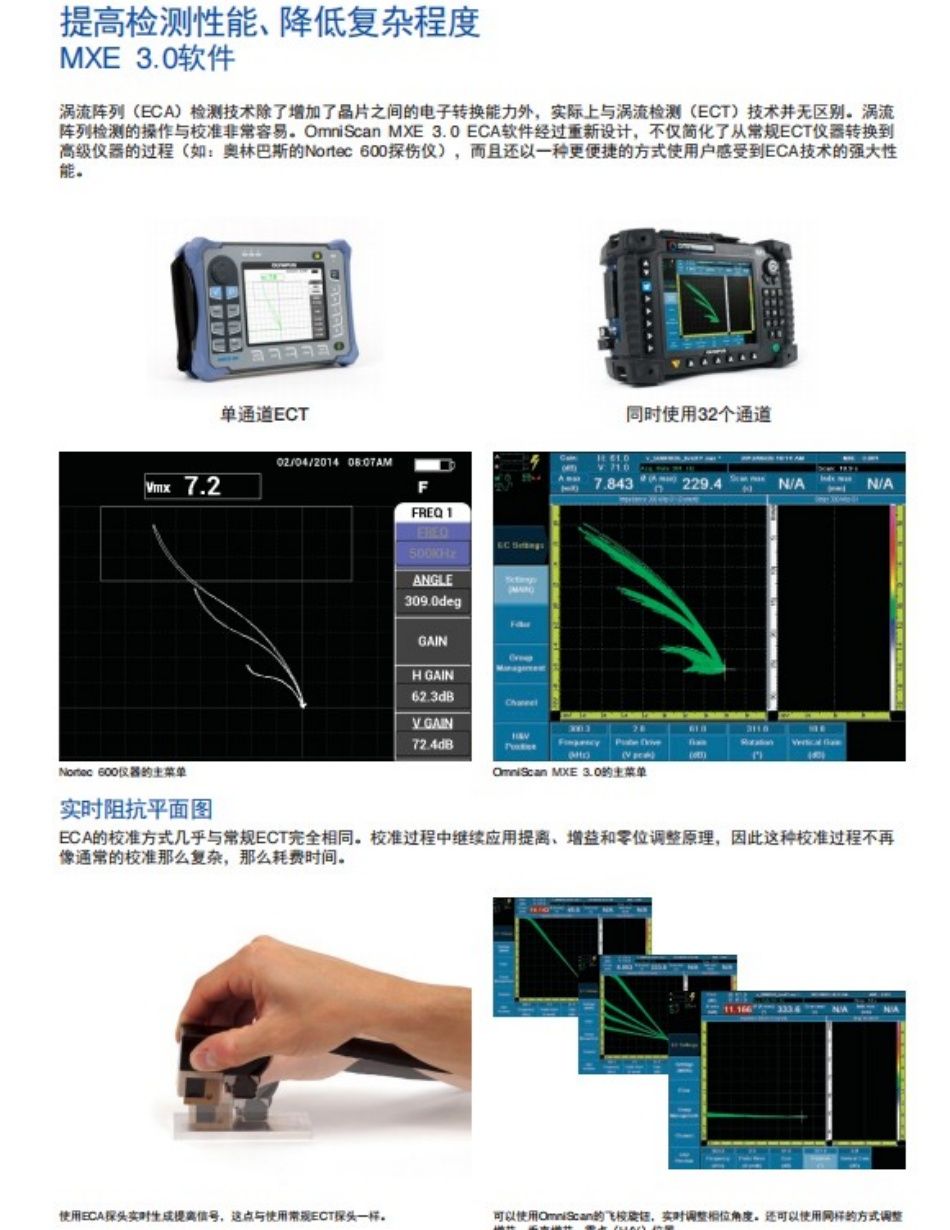

提高檢測性能、降低復雜程度
MXE 3.0軟件
渦流陣列（ECA）檢測技術除了增加了晶片之間的電子轉換能力外，實際上與渦流檢測（ECT）技術并無區別。渦流陣列檢測的操作與校準非常容易。OmniScan MXE 3.0 ECA軟件經過重新設計，不僅方便了從傳統ECT儀器（如：奧林巴斯的Nortec 500）到ECA儀器的過渡，而且可以更便捷的方式提供ECA性能。實時阻抗平面圖
ECA校準與傳統ECT校準的方式幾乎相同。校準過程中繼續應用提離、增益和平衡調整原理，因此校準不會比通常情況更復雜、更耗時。
使用ECA探頭時，可以實時生成提離信號，這點與使用傳統ECT探頭一樣。
可以使用OmniScan的飛梭旋鈕，實時調整相位角度。還可以同樣的方式調整增益、垂直增益、平衡點（H/V）位置。

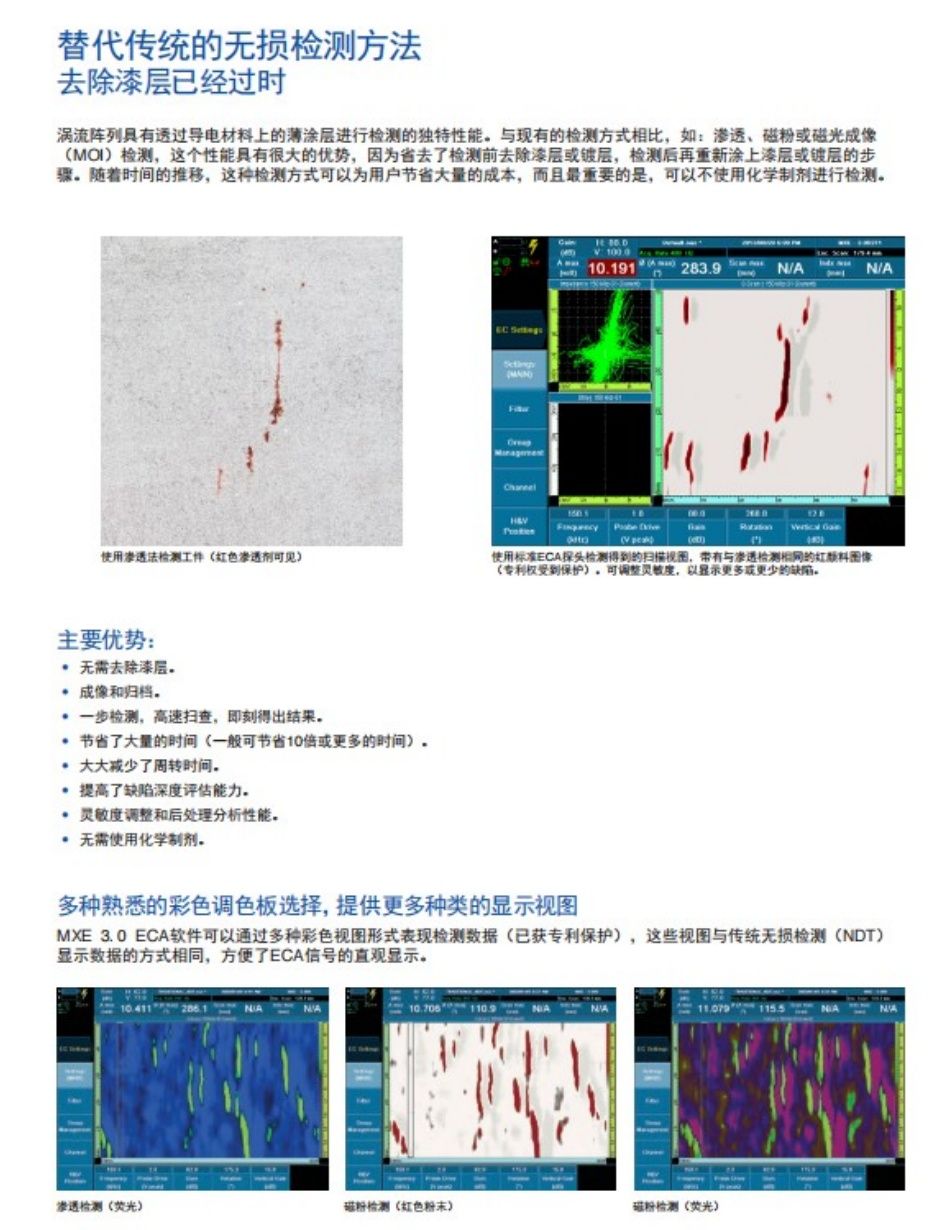

替代傳統NDT（無損檢測）方法
去除漆層已經過時
渦流陣列具有透過導電材料上的薄涂層進行檢測的獨特性能。與滲透、磁粉或磁光成像（MOI）等現有檢測方式相比，這個性能表現出巨大的優勢，因為完全省去了檢測前去除漆層或鍍層，檢測后再重新涂上漆層或鍍層的步驟。隨著時間的推移，這種檢測方式可以為用戶節省大量的成本，而且*重要的是檢測過程中還不使用化學制劑。
主要優勢：
- 無需去除漆層。
- 成像和歸檔。
- 一步檢測，高速掃查，結果即時。
- 節省了大量的時間（一般可節省10倍或更多的時間）。
- 大大縮短了周轉時間。
- 具有缺陷深度評估能力。
- 靈敏度可調，可進行后處理分析。
- 環保方法（不使用化學制劑）。
各種熟悉的調色板選擇，提供更多的可能性
MXE 3.0 ECA軟件提供一系列受專利保護的、借助彩色調色板表現數據的圖像形式，這種圖像沿用了傳統NDT方式表現數據的外觀，而且便于直觀地顯示ECA信號。
滲透檢測（熒光）
磁粉檢測（紅色粉末）
磁粉檢測（熒光）

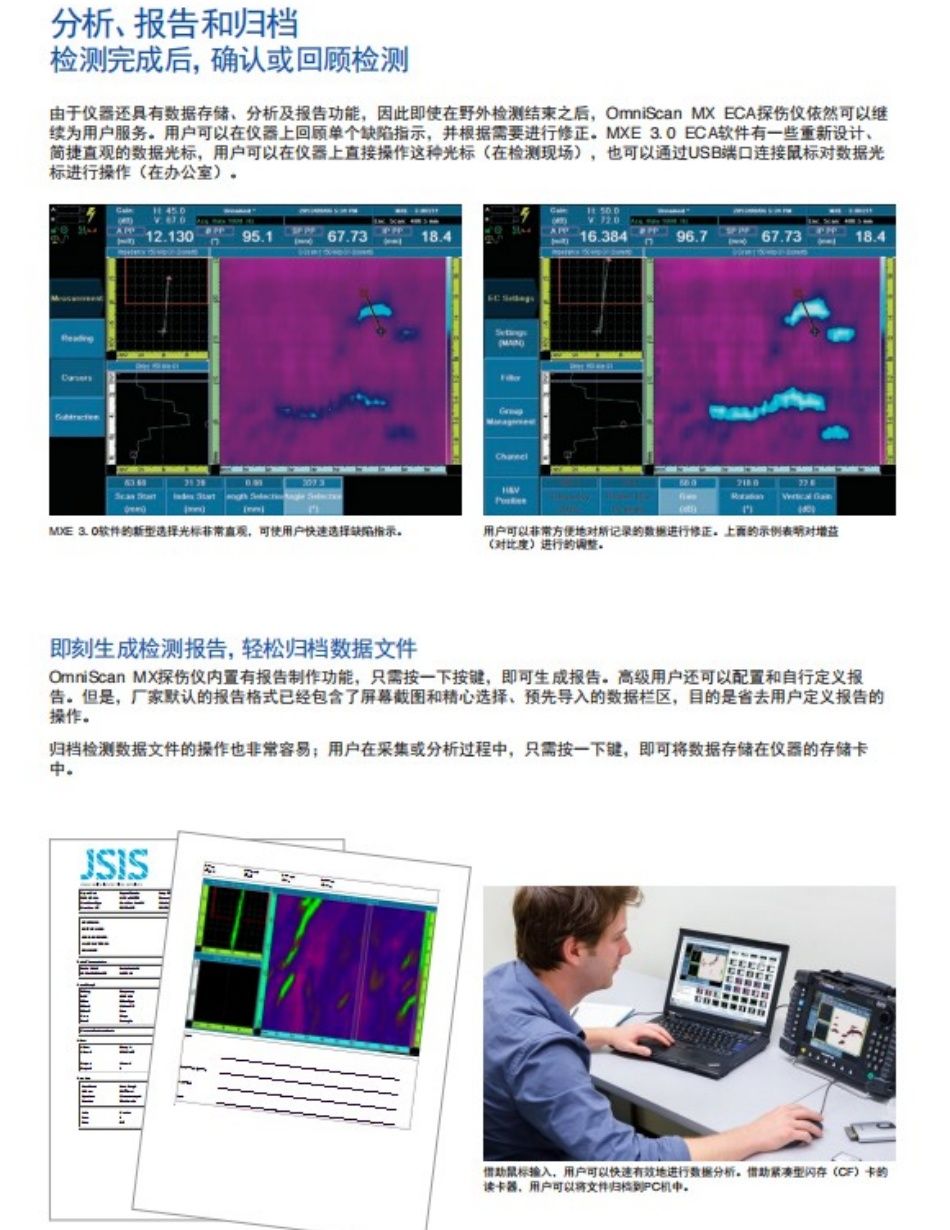

分析、報告和歸檔
檢測完成后，確認或重新檢測即使在現場檢測完成之后，OmniScan MX ECA仍然可以繼續發揮其數據存儲、分析和制作報告的價值。使用OmniScan MX ECA，用戶可以查看單個缺陷指示，并根據需要進行修正。MXE 3.0 ECA軟件采用了全新設計、直觀的數據光標，可以直接從儀器進行操作（在檢測現場），也可以通過USB端口連接鼠標進行操作（在辦公室）。
MXE 3.0軟件的選擇光標非常直觀，可以快速選擇任何缺陷指示。
可以輕松地對記錄的數據進行修正。上面的示例表明對增益（對比度）進行的調整。
即刻報告，輕松歸檔
OmniScan MX內置有一鍵式報告制作功能。高級用戶還可以配置和自行定義報告。不過，廠家默認的報告格式已經包含了屏幕截圖和精心選擇、預先導入的數據欄區，目的是避免用戶自行定制報告的麻煩。
檢測數據文件的歸檔也非常容易；無論在采集還是分析過程中，只需按一下鍵，即可將數據存儲在儀器的存儲卡中。
借助鼠標輸入，用戶可以快速有效地進行數據分析。借助CompactFlash卡的讀卡器，用戶可以將文件歸檔到PC機中。

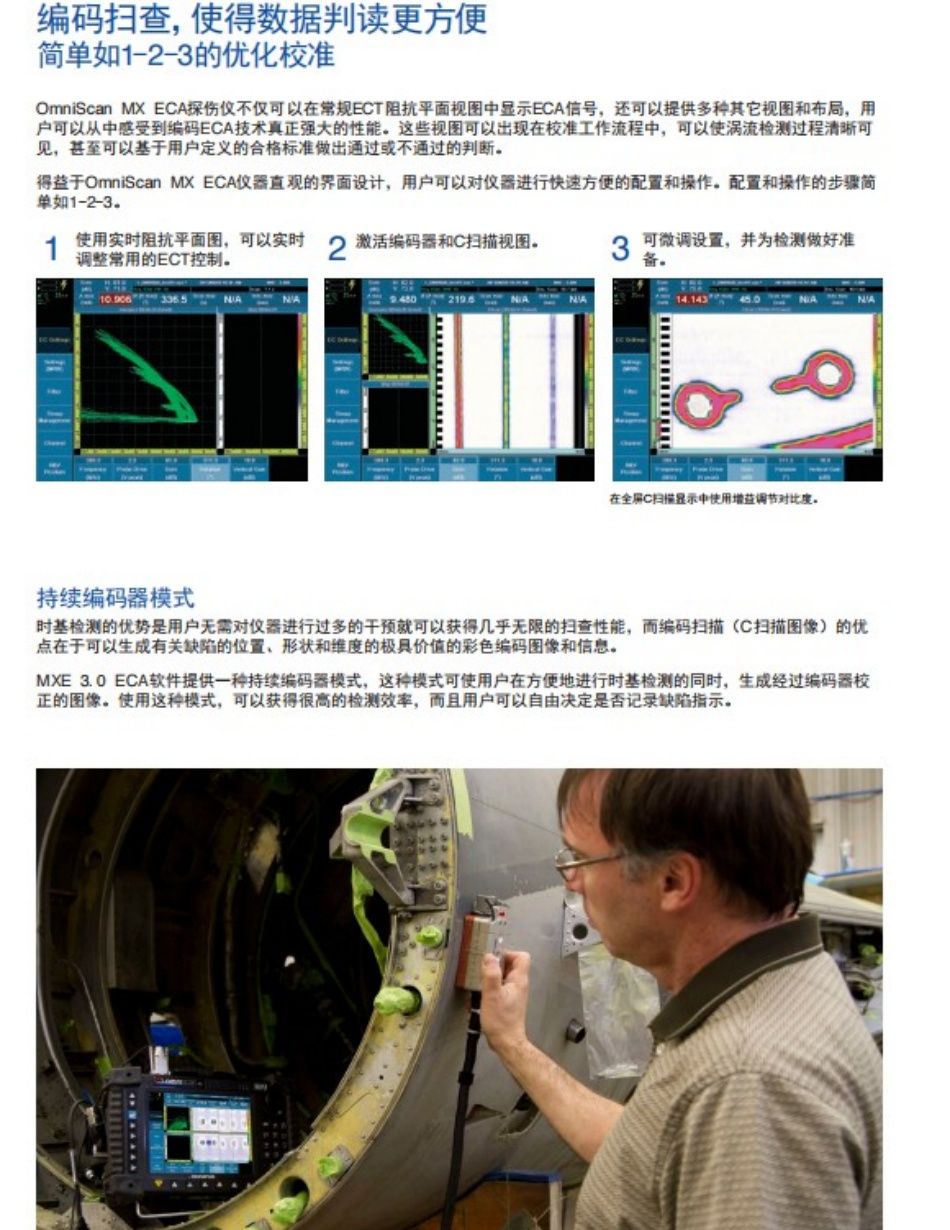

編碼掃查，使得數據判讀更方便
優化后的校準過程只有3個步驟OmniScan MX ECA不僅可在常規ECT阻抗平面視圖中顯示ECA信號，還可提供多種其他視圖和布局，用戶可以從中感受到編碼ECA技術真正強大的性能。這些顯示可作為校準流程的一部分，可使渦流檢測過程清晰可見，甚至可基于用戶定義的合格標準做出通過或不通過的判斷。
得益于其直觀的界面設計，OmniScan MX ECA可以快速方便的配置和操作。配置過程只有簡單的3個步驟。
1.使用實時阻抗平面圖，實時調整常用的ECT控制。
2.激活編碼器和C掃描視圖。
3.微調設置，并為檢測做好準備。
在全屏C掃描顯示中使用增益調節對比度。
持續編碼器模式
時基檢測的優勢表現在無需對儀器進行過多的干預，就可以提供幾乎無限的掃查性能，而編碼掃查（C掃描圖像）的優點在于可以生成表明缺陷的位置、形狀和維度的頗具價值的彩色編碼圖像和信息。
MXE 3.0 ECA軟件推出了一種新的持續編碼器模式，可生成編碼器經過校正的圖像，同時還保留了時基檢測的用戶友好性。使用這種模式，可以獲得很高的檢測效率，而且用戶可以自由決定是否記錄缺陷指示。

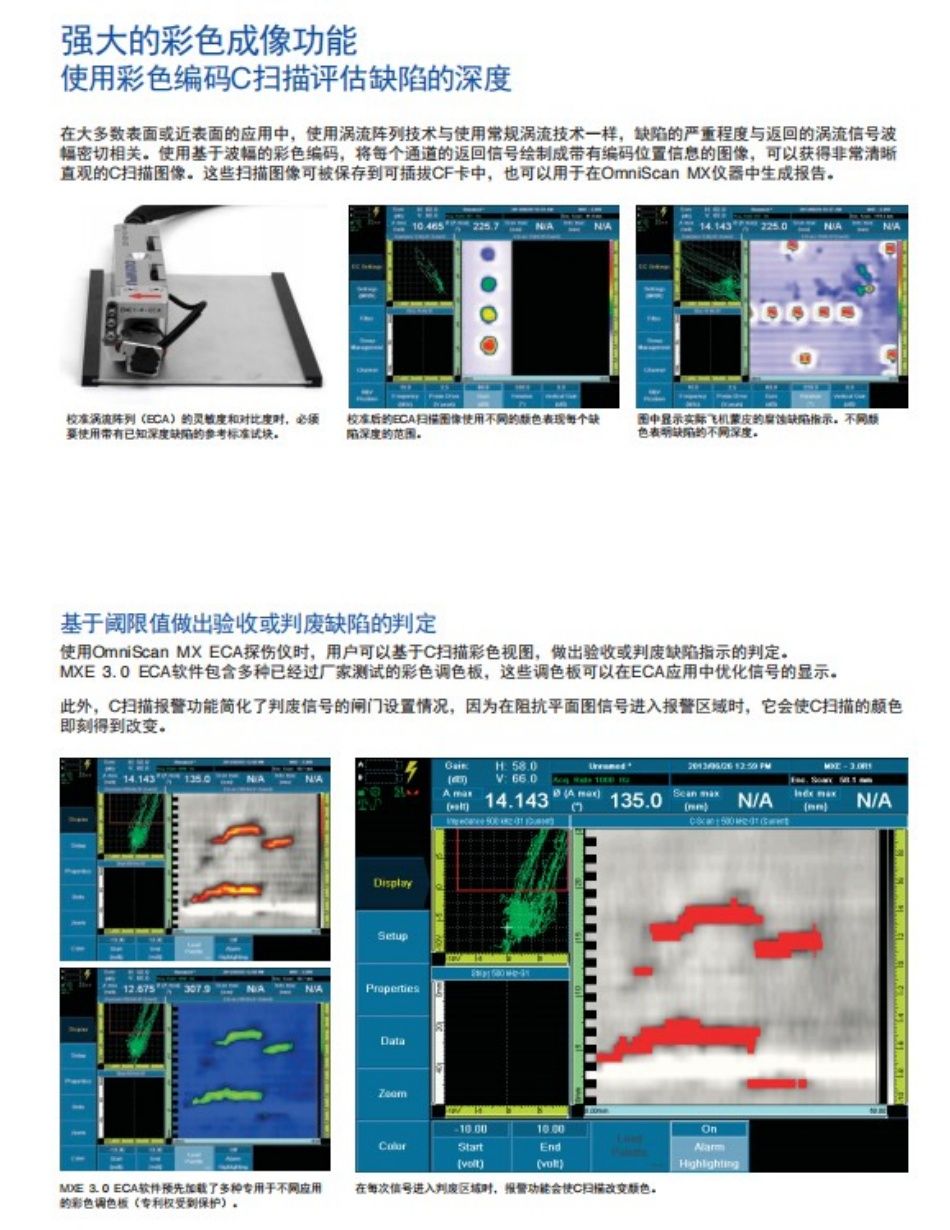

強大的彩色成像功能
使用彩色編碼C掃描評估缺陷的深度在大多數表面或近表面的應用中，使用渦流陣列技術與使用常規渦流技術一樣，缺陷的嚴重程度與返回的渦流信號波幅密切相關。使用基于波幅的彩色編碼，并將每個通道的返回信號繪制成帶有編碼位置信息的圖像，就會使得到的C掃描顯示非常清晰直觀。這些掃描圖像可保存到可插拔CF卡中，也可在OmniScan MX儀器中被制作成報告。
校準渦流陣列（ECA）的靈敏度和對比度時，必須要使用帶有深度已知的缺陷的參考標準試塊。
校準后的ECA掃描圖像使用不同的顏色表現每個缺陷深度的范圍。
圖中顯示實際飛機蒙皮的腐蝕缺陷指示。不同顏色表明缺陷的不同深度。
基于閾限值為缺陷做出合格或次品的判定
使用OmniScan MX ECA時，用戶可以基于C掃描彩色視圖，對缺陷指示做出合格或次品的判定。MXE 3.0 ECA軟件包含多種已經廠家測試的彩色調色板，可以優化ECA應用中的信號顯示。
此外，C掃描報警功能簡化了判廢信號的閘門設置情況，因為在阻抗平面圖信號進入報警區域時，它可使C掃描顏色即刻得到改變。
MXE 3.0 ECA軟件預先裝載了多種適用于不同應用的彩色調色板
（專利權受到保護）。每當信號處于判廢區域時，報警功能就會使C掃描改變顏色。
-
